Технология FTTx

FTTx (Fiber To The ... — «волокно до ...») - технология организации сетей доступа с доведением оптического волокна до определенной точки. Несмотря на то, что FTTx - технология не новая, однако широкое распространение она получает именно сейчас.

Есть несколько вариантов реализации FTTx:

  • FTTH - Fiber To The Home (доведение волокна до квартиры);
  • FTTB - Fiber To The Building (доведение волокна до здания).

Варианты, по сути, дублирующие FTTH и FTTB с небольшими изменениями:

  • FTTO - Fiber To The Office (доведение волокна до офиса);
  • FTTC - Fiber To The Curb (доведение волокна до кабельного шкафа);
  • FTTCab - Fiber To The Cabinet (аналог FTTC);
  • FTTR - Fiber To The Remote (доведение волокна до удаленного модуля, концентратора);
  • FTTOpt - Fiber To The Optimum (доведение волокна до оптимального пункта);
  • FTTP - Fiber To The Premises (доведение волокна до точки присутствия клиента).

Отдельно нужно отметить концепцию FITB (Fiber In The Building) — организация распределительной сети внутри здания.

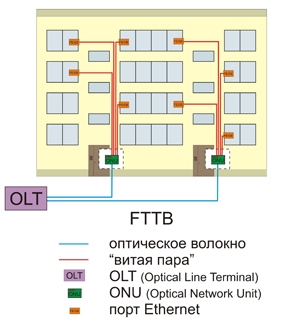

FTTB

При использовании варианта FTTB оптическое волокно заводится в дом, как правило, на цокольный этаж или на чердак (что более экономически эффективно) и подключается к устройству ONU (Optical Network Unit). На стороне оператора связи устанавливается терминал оптической линии OLT (Optical Line Terminal). OLT является primary устройством и определяет параметры обмена трафика (например, интервалы времени приема/передачи сигнала) с абонентскими устройствами ONU (или ONT, в случае FTTH).

Дальнейшее распределение сети по дому происходит по «витой паре».

Этот подход целесообразно применять в случае развертывания сети в многоквартирных домах и бизнес-центрах среднего класса. Российские операторы связи разворачивают сети FTTB пока только в крупных городах, но в перспективе использование данной технологии повсеместно. В FTTB нет необходимости прокладывать дорогостоящий оптический кабель с большим количеством волокон, как при использовании FTTH.


FTTH

Как мы уже говорили, FTTH подразумевает доведение оптического волокна до квартиры или частного дома пользователя. Существует два типа организации FTTH сетей: на базе Ethernet и на базе PON.

Решение на базе Ethernet

В решении Ethernet FTTH для коммутации линий подразумевается использование коммутаторов с оптическими портами или оптическими трансиверами. Коммутаторы объединяются либо в «кольцо» Ethernet (GE или 10GE), либо по топологии «звезда» и располагаются на цокольном или чердачном этаже (в зависимости от способа заведения магистрального волокна в дом). К портам коммутатора подключаются устройства конечных пользователей. Такой подход обеспечивает высокий уровень надежности за счет возможности резервирования оптических каналов, и обеспечивает преемственность с существующей «медной» инфраструктурой. К недостаткам Ethernet FTTH можно отнести узкую полосу пропускания и недостаточные возможности масштабирования.

На территории абонента (в квартире или коттедже) используются устройства CPE (Customer Premise Equipment).

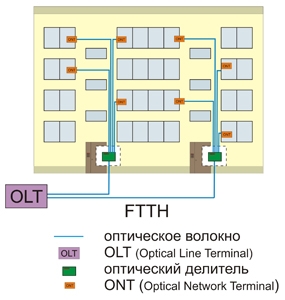

Решение на базе PON

При использовании решения на базе PON - пассивной оптической сети - для развертывания сети FTTH оптоволоконная линия распределяется по абонентам с помощью пассивных оптических разветвителей (сплиттеров) с коэффициентом деления от 1:2 до 1:128.

В стандартной оптической сети PON на стороне провайдера связи используются OLT (Optical Line Terminal), а в качестве абонентских устройств применяются ONT (Optical Network Terminal).

ONT представляет из себя более сложное устройство, чем CPE, используемого в Ethernet решении. Кроме функций предоставления широкополосного доступа и поддержки сервисов, ONT должен дополнительно поддерживать:

  • протокол управления доступом к PON;
  • лазеры пакетного режима (burst-mode lasers), обеспечивающие передачу данных ONT только в определенные терминалом OLT отрезки времени;
  • повышенная мощность сигнала (требуется учитывать потери на делителях и пр.);
  • шифрование;
  • высокая производительность.

Эти дополнительные функции обусловливают значительно более высокую стоимость устройства ONT для архитектуры PON, чем устройства Ethernet FTTH CPE.
